Neue Innovation von WWINN: Hochpräzise Montageplattform

Im derzeitigen Markt für Smartphones, Optikprodukte und Medizintechnikgeräte wächst der Bedarf an Produktionsanlagen, die hochpräzise und -qualitative Montageprozesse garantieren. Häufig verwendete manuelle Fertigungsprozesse eignen sich oft nicht mehr dafür, die derzeitigen Anforderungen an Qualität und Zuverlässigkeit zu erfüllen. Denn Produkte, die für die genannten Märkte hergestellt werden, müssen in reiner Umgebung und in sehr hoher Anzahl produziert werden können.

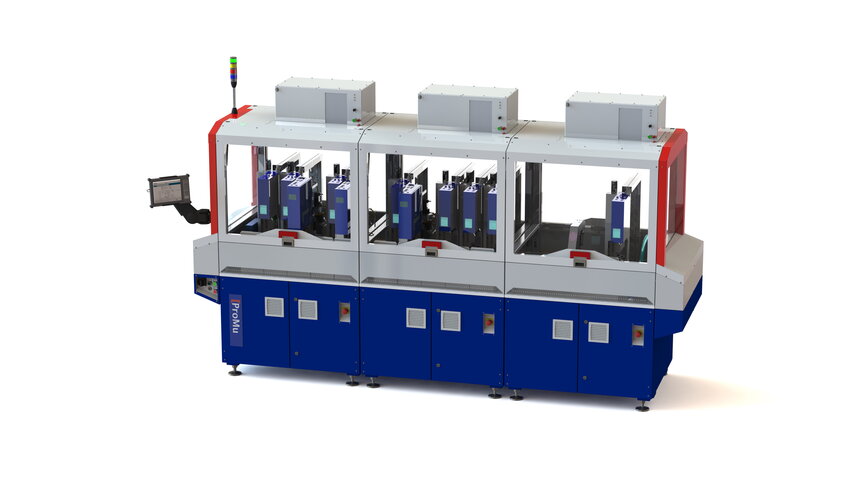

Um diesen Anforderungen gerecht zu werden, hat das WWINN-Mitglied IMS die ProMu Montageplattform entwickelt: ProMu ist eine generische Plattform für hochpräzise, vollautomatische Montage kleinster Produkte in reiner Umgebung. Beispiele für diese Produkte sind Komponenten für Mobiltelefone oder implantierbare Medizintechnikgeräte. Durch die Integration von sowohl standardardisierten als auch kundenspezifischen Prozessen und Modulen in einer Plattform, ermöglicht ProMu eine effizientere Produktion. Weiterhin macht es die modulare Bauweise möglich, schnell zwischen verschiedenen Produkttypen zu wechseln. Im Vergleich zu anderen existierenden Montagesystemen ist die Plattform relativ kompakt; verfügbare Reinraumfläche wird daher nur beschränkt benötigt. Die Kapazität des Systems kann mit dem Bedarf des Anwenders mitwachsen: Es lässt sich einfach durch zwei oder mehr weitere verbundene Plattformen, in welchen die Reinraumbedingungen und die hohe Produktqualität erhalten bleiben, erweitern.

Hauptmerkmale des Montagesystems sind die Eignung zur Herstellung kleiner und kleinster Teile, eine hohe Verwertbarkeitsquote dank des modularen Aufbaus, flexible und programmierbare Versorgungseinheiten mit Vision Control und präziser Positionierung. Die Zykluszeit liegt typischerweise bei 1.5 - 5 sec, die Montagegenauigkeit  bei < 10 μ und die Achs­positionier­genauigkeit bei 4 μ, optional bei bis zu 0.5 μ

Kontakt: Martin Langkamp, WWINN
