Optisch Form und Rauheit mit einem System messen

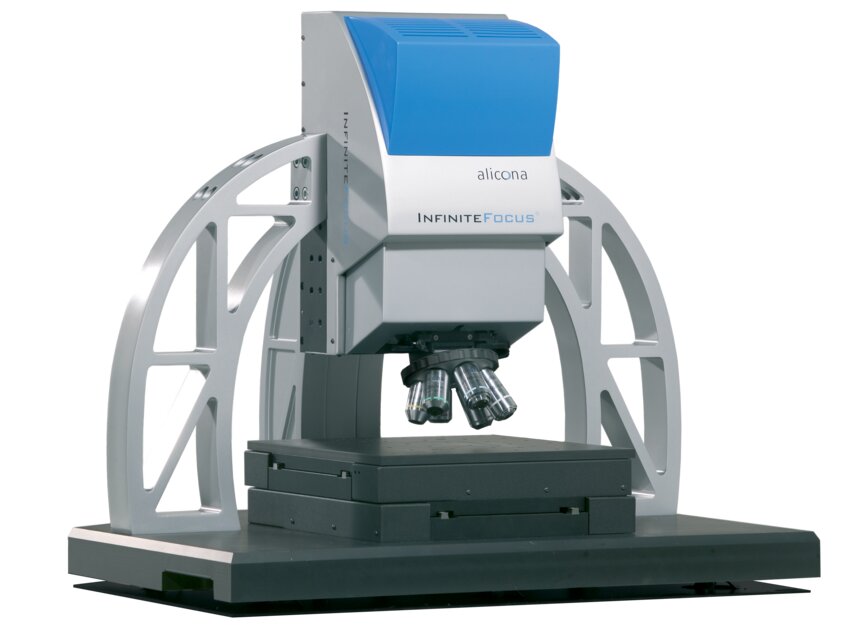

InfiniteFocus von Alicona ist ein hochauflösendes optisches 3D-Oberflächenmessgerät, das auf dem flächenbasierten Verfahren der Fokus-Variation basiert. Es bietet sämtliche Funktionalitäten eines Oberflächenmessgerätes und eines Mikro-Koordinatenmessgeräts.

Für den Anwender bedeutet das, Form und Rauheit von mikrostrukturierten Oberflächen mit nur einem System zu messen. Damit werden klassische Aufgaben wie die Formmessung zur Verifikation der dimensionellen Genauigkeit plus die numerische Bewertung der Oberflächengüte ermöglicht. Basierend auf der flächenhaften Technologie der Fokus-Variation erzielen Anwender auch über große Messvolumina eine vertikale Auflösung von bis zu 10nm.

Die Bandbreite der Anwendungen von InfiniteFocus ist nahezu unlimitiert. Sobald eine Oberflächenrauheit von nur wenigen Nanometern gegeben ist, wird das optische 3D-Messsystem zur Qualitätssicherung in Labor und Produktion eingesetzt. Die Einsatzbereiche reichen von der Schneidkantenmessung von Bohrern, Fräsern und anderen Gewindewerkzeugen bis hin zur 3D-Messung von Mikropräzisionskomponenten aus der Spritzgussindustrie, der Automobilindustrie oder Medizintechnik. Anwender profitieren insbesondere von der hochauflösenden Messung von selbst komplexen Formen mit steilen Flanken oder sehr kleinen Radien. Auch Bauteile mit unterschiedlicher Oberflächenbeschaffenheit, also unterschiedlichen Reflexionseigenschaften, werden zuverlässig und komfortabel gemessen. Das wird mit einer speziellen Beleuchtungstechnologie umgesetzt, bei der sich die Software unterschiedlichen Oberflächeneigenschaften automatisch anpasst.
